myAVR - Mikrocontrollerlösungen für Ausbildung und Selbststudium
myAVR ist eine Produktreihe der SiSy Solutions GmbH, die 2004 entwickelt wurde mit dem Ziel,
dass Einsteiger aus den unterschiedlichsten Berufsbildern die Programmierung eines Mikrocontrollers
erlernen können. Ohne mühseliges Zusammensuchen findet der Kunde bei uns alles, was er für die
Mikrocontrollerprogrammierung benötigt.
Bauelemente (Controller, Stamps, Quarz, Stift-/Buchsenleisten, Wannenstecker) runden das Angebot ab
Passend dazu wurden auch Lehrmaterialien für Lehrkräfte entwickelt.
Alle myAVR-Produkte sind didaktisch aufgebaut und aufeinander abgestimmt. Unsere hauseigene
Software "SiSy" oder "myAVR Workpad SE/PLUS" ist komplett in Deutsch, mit vielen Grundgerüsten,
Übungsbeispielen und besitzt eine ausführliche Hilfe. Alle Beispiele, die sich in unseren
Lehrbüchern befinden, wurden von uns getestet.
Mit unseren Produkten kann der Kunde sofort mit der Mikrocontrollerprogrammierung beginnen.
Zum Beispiel mit einem Einsteigerset kann sich der Lernende sofort an seinen PC setzen und programmieren.
Von Hardware über einen Kabelsatz und dem Lehrbuch für Mikrocontrollerprogrammierung bis hin zur
passenden Software ist alles enthalten.
Unsere Bestseller:
myAVR Board MK2, bestückt
fertig bestückte Platine
mit typischen Ein- und Ausgabegeräten (Taster, Potentiometer, LEDs, Speaker sowie
Fotosensor zum Experimentieren mit unterschiedlichen Helligkeitsgraden)
inkl. USB-Programmer zum Brennen des Programms vom PC auf das Board
USB-Anschluss
Mikrocontroller ATmega8 => gehört zur Reihe megaAVR und verfügt bereits über alle
wesentlichen Baugruppen
als Lern- und Experimentierboard, speziell für Anfänger
einfache Handhabung, keine Spezialkabel nötig
mit Anschlussleiste für Erweiterungsboards
Anschluss für externes Netzteil vorhanden
mySmartUSB MK2
kompakter USB-Programmer zum Programmieren von AVR Controllern im Zielsystem per USB (ISP)
oder zum kommunizieren per UART, TWI, SPI, I²C
schnelle Datenübertragung und Programmiergeschwindigkeit über USB 2.0 durch den Blockmode des
AVR911 Protokolls
Spannungsversorgung von 5 V über USB
für viele Anwendungsfälle sind keine externen Spannungsquellen wie Netzteile oder Batterien notwendig
kann als Tochterplatine über 2 Buchsenleisten auf das myAVR Board MK2 integriert oder einzeln verwendet
werden
updatefähig für neue Controllertypen und Protokolle über vorinstalliertem Bootloader
kann für weitere Applikationen als Basis dienen, z. B. für einen UART-USB, SPI-USB,
TWI-USB Konverter
Firmware verfügt über einen automatischen Step-Down-Modus für Controller, die auf langsame
Taktquellen unter 1 MHz umgeschaltet wurden und die sich bisher nicht mehr mit der Standard-
ISP-Geschwindigkeit ansprechen ließen
myAVR Board MK2 PLUS, Bausatz
bestehend aus dem myAVR Board MK2, Bausatz und dem myAVR LCD Add-On (Bausatz)
LCD Add-On:
kann 16 Zeichen pro Zeile (insgesamt 2 Zeilen) darstellen
als Add-On für die myAVR Boards (mit Stiftleiste)
Kontrastreglung
Hintergrundbeleuchtung kann per Jumper geschalten oder per Software vom Controller geregelt werden
myEthernet
kompakte Netzwerklösung, mit der man einen embedded webserver realisieren kann
Überwachen und Steuern des Netzwerks ohne teure Software oder aufwändige Hardware
Firmware bereits installiert
Lehrbuch Mikrocontrollerprogrammierung
Lehrbuch für den Einstieg in die Welt der AVRs!
didaktisch aufgebaut und in deutsch
mit vielen getesteten Lehrbeispielen, Übungsaufgaben und Lösungsansätzen
durchgehend Farbabbildungen
Natürlich soll das Lernen und Lehren auch Spaß machen. Dafür haben wir einige Projekte entwickelt:
das Projektpaket TWI mit dem myTWI Temperatursensor, myTWI Echtzeituhr und myTWI EEPROM,
mit dem man einen Überblick über die Grundlagen des I²C Bus erhält und wie man eine
Temperaturerfassung realisiert
das Projektpaket myFinder, indem anschaulich erklärt wird, wie ein Metalldetektor
funktioniert und programmiert wird.
Die myAVR-Produkte wurden speziell für die Ausbildung und das Selbststudium entwickelt.
Schritt für Schritt wird anhand von einigen Beispielen, die alle von uns getestet wurden, und
mit vielen Farbabbildungen die Programmierung eines Mikrocontrollers in Assembler bzw. C/C++ erklärt.
Fast alle myAVR-Produkte werden bei uns im Firmensitz in Löbau/Sachsen produziert, verpackt
und versandt. Unsere ständige Qualitätskontrolle sorgt für ausgereifte und anspruchsvolle
Produktangebote. Daher dürfen wir unsere Produkte mit folgenden Symbolen versehen:
CE-Kennzeichnung
"... Das Ergebnis insbesondere der EMV-Messungen war überraschend positiv,
da deutlich unter den Grenzwerten ..."
Der Grüne Punkt
Die Fa. SiSy Solutions GmbH darf die myAVR Produkte mit der geschützten Marke
"Der Grüne Punkt" kennzeichnen. Sie ist unter der Nr. 5506361 beim "Dualen System Deutschland"
gelistet.
WEEE-Nummer / EAR
Die Fa. SiSy Solutions GmbH ist bei der Stiftung Elektro-Altgeräte-Register angemeldet.
Alle in den Verkehr gebrachten myAVR-Produkte werden mengenmäßig beim Altgeräteregister
gemeldet und die Entsorgung vorab bezahlt.
Schutz gegen elektrostatische Entladungen
Die myAVR Produkte werden am ESD-Arbeitsplatz gefertigt.
In unserem Downloadbereich können Sie sich alle Dokumente zu unseren Produkten sowie Demosoftware
kostenlos herunterladen. Dort finden Sie u. a.:
Technische Beschreibungen zu unseren Produkten
Bauanleitungen zu unseren Bausätzen
Produktbeschreibungen
Leseproben für ausgewählte Lehrbücher
Benutzerhandbuch für SiSy
Firmware für unseren USB-Programmer
Anwendungsbeispiele und Projekte zu unseren Produkten
Bibliotheken und Beispiele für das myEthernet
Programmbeispiele
Häufig gestellte Fragen und Probleme haben wir in den FAQ zusammengefasst.
In unserem Forum kann man sich auch mit anderen Usern austauschen und fachsimpeln.

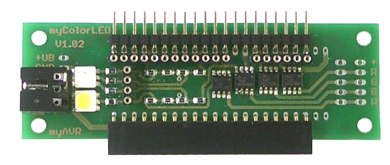

Moderne Entwicklungsplatine für Beleuchtungsanwendungen mit LED-Technik
Das myColorLED Add-On verfügt über onboard LEDs, mit denen mikrocontrollergesteuerte
Lichtszenarien entwickelt und getestet werden können. Über die vorhandenen
Treiberstufen lassen sich bis zu 4 Standard LED Stripes angesteuern
(RGB + weiß/Amber). Es ist passend zu allen myAVR Boards/Controls.
Das myColorLED Add-On ist ausgestattet mit Kontroll-LEDs (onboard RGB + weiß).
Die Treiberstufen für externe LEDs sind PWM-fähig, ohne Strombegrenzung.
- Ideal auch für Stripes! -
Das myColorLED Add-On ist gemeinsam mit einem Lehrheft als "Projekt myColorLED"
ebenfalls in unserem Shop erhältlich.
Ausstattung:
1 RGB-LED
1 weiße LED
4 PWM-fähige Kanäle
1 Anschluss zur externen Spannungsversorgung
mit Stiftleiste für den Anschluss an die myAVR Boards light, MK1, MK2, MK3 sowie mySmartControl
mit Buchsenleiste zum Anschluss weiterer myAVR Add-Ons
Anschluss für externe LED's / Stripes

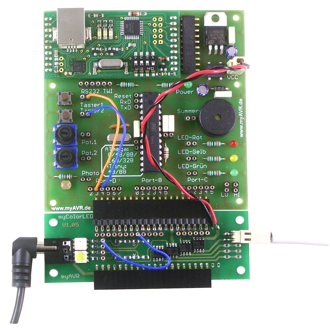

Anwendungsbeispiel:
Eigenschaften:
myAVR-Bussystem
Dimmen
Farbübergänge
Farbverläufe
Schalten
Farbeffekte
Farbspiele
robust mit Dokumentationsdruck
Industriefertigung
Material: FR4, 1,5 mm; 0,35µm Cu
Das myColorLED Add-On einfach an ein myAVR Board oder mySmartControl anschließen
→ mit dem PC verbinden
→ Programm auf den Controller brennen
→ Fertig
Technische Daten:
für onboard-LED Nutzung:
Versorgungsspannung: 5V über myAVR-Bussystem
Betriebsstrom: max. 120 mA, ohne externe LEDs
Betriebsspannung: 3,3 - 5,3 V
für externe LED-Nutzung:
Versorgungsspannung: max. 40 V
Betriebsstrom: max. 5 A
Betriebsleistung: max. 60 W
Ansteuerung: TTL-Pegel 0..5V, PWM-fähig
Betriebstemperatur: 0 - 30 °C
Lagertemperatur: -20 °C - 70 °C
Abmessungen: 90 x 30 x 1,8 mm
Voraussetzungen:
myAVR Board light, MK1, MK2 oder MK3 bzw. mySmartControl
Spannungsversorgung (nur bei Anschluss externer LEDs)
Lieferumfang:
myColorLED Add-On, fertig bestückt
4 Boardfüße, um vor Kratzern oder Kurzschlüssen zu schützen
Anwendungsbeispiele

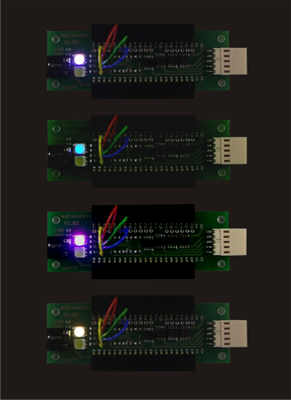

Anwendungsbeispiel zum Farbwechsel:
↑ Bei den oberen Beispielen wurde das myColorLED Add-On an ein
myAVR Board MK2 angesteckt.
Das auf den Controller gebrannte Programm realisierte einen ständigen Farbwechsel;
auf die LED wurde eine kleine Laterne, aus Papier gefertigt, gesteckt.
Anwendungsbeispiel mit Farbübergängen und Farbverläufen
↑ Im obigen Beispiel wurde das myColorLED Add-On ebenfalls an ein
myAVR Board MK2 angesteckt.
Hier wurde der Farbwechsel so programmiert, dass immer nur die Farben Rot, Grün und Blau (RGB)
dargestellt werden. Der Stecker ist nicht mit im Lieferumfang enthalten.
Anwendungsbeispiel zum Dimmen mit einem LED Stipe
←
Das linke Beispiel steuert einen weißen LED-Stripe,
der 5 Meter lang ist und 12 V = 30 Watt verbraucht. Das entspricht
ungefähr einer 200-300 Watt Glühlampe.
Wird Taster 1 gedrückt, leuchet der Stripe langsam auf, wird Taster 2
gedrückt, verlischt der Stripe langsam wieder.
Beim Drücken eines beliebigen Taster während der Stripe auf oder ab dimmt,
wird bei der entsprechenden Helligkeit gestoppt. Drückt
man dann lange den Taster 1, wird das Licht heller, bis man den Taster
wieder los lässt. Drückt man lange den Taster 2, wird das Licht
dunkler, bis man ihn wieder los lässt.
