simEthernet

 > Übersicht > simLine - Hutschienensystem > simEthernet


simEthernet

simEthernet

Preis: 44,95 Euro
Netto: 37,77 Euro
Alle Preise enthalten die gesetzliche MwSt. von z.Z. 19% bzw. 7%,
wenn nicht anders angegeben.


simEthernet: Die komfortable Datenkommunikation zwischen CAN-Bus, I²C und Internet/LAN



Video: embedded Ethernetlösungen mit SiSy

Features

  • vollständiges Ethernet-Modul z.B. Webserver, Webclient
  • CAN-Bus (wie z.B. in Kraftfahrzeugen)
  • I²C-Bus
  • perfektes Zusammenwirken mit anderen simLine-Komponenten
  • AT90CAN128 mit 128K Flash, 4K + 128K RAM Speichererweiterung
  • Diagnose-, Programmier- und Konfigurations-Port
  • gleichzeitiges Senden und Empfangen
    in Abhängigkeit der Firmware von bis zu 100 Nachrichten
  • auf simBus (Hutschiene) einsetzbar
  • passend für simBus54 und simCase54
  • bestückt mit MicroSD-Kartenhalter
  • Firmware-Vorlagen, auch individuell bearbeitbar
  • Betreuung für eigene Projektentwicklung ist möglich

Modulbeschreibung

Das simEthernet dient insbesondere als Schnittstelle für die Datenkommunikation zwischen simLine-Modulen und Webserver bzw. Intranet. Es kann als kompletter Webserver, als Webclient oder andere Netzwerkkomponente agieren. Als Webserver kann es z.B. HTML-Webseiten veröffentlichen, Schaltmöglichkeiten anbieten und bei Auswahl über den CAN-Bus weiterleiten. Als Webclient kann es z.B. Zustände im System zwischenspeichern und regelmäßig an einen Webserver senden (= Monitoring bzw. Datenlogging). Alternativ kann es auch Daten mit anderen simEthernets im LAN über UTP austauschen. Es ist dabei in der Lage, je nach Internetverbindung und Firmware über 100 Nachrichten vom CAN-Bus zu lesen und gleichzeitig zu versenden. Die Datenmenge ist allein auf den Arbeitsspeicher des Moduls begrenzt.
Das simEthernet ist mit einem MicroSD-Kartenhalter bestückt. Damit ist es möglich, auch ohne Internet- oder Intranet-Anbindung Daten zwischenzuspeichern und später auszulesen. Zusätzlich kann das Modul mit einem One-Wire-Temperatursensor bestückt werden, um die aktuelle Modultemperatur zu überwachen.

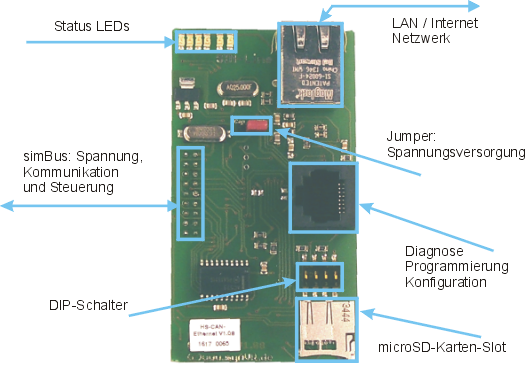

Modulübersicht:



simEthernet Modulübersicht

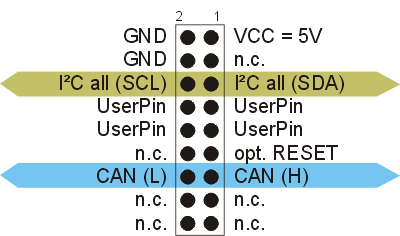

simBus Pinbelegung:



simBus Pinbelegung bei simEthernet

Beispiel für die Funktionalität der LEDs:



Alle LEDs sind frei programmierbar.

Jumper:

Die Umschaltung vom simBus-Verbinder auf den Diagnose-Port (Programmier- und Kommunikationsschnittstelle) kann per Jumper erfolgen.


Belegung der DIP-Schalter:

Position Bedeutung Standard
1 Abschlusswiderstand CAN-Bus OFF
2 fixed immer ON
3 CAN-RS Switch ON = kurze Reaktions- und Signalzeiten
OFF = lange Reaktions- und Signalzeiten
4 Reset OFF



Eigenschaften

    Spannungsversorgung 5 V (simBus-Verbinder)
    Betriebstemperatur -5 °C bis +70 °C
    Programmierung über Diagnose-Port mit simDiag
    Prozessor 8 Bit AVR RISC Mikrocontroller AT90CAN128 16 MHz
    mit 128K ISP Flash-Speicher, 4K +128K RAM, 4K EEPROM
    Daten-Anbindung über simBus-Verbinder (CAN-Bus und I²C-Bus)
    Daten-Verarbeitung bis zu 100 CAN-Nachrichten gleichzeitig
    Internet/Intranetanbindung Ethernet-Buchse (RJ45)
    Abmessung 87 x 48 x 35 mm
    Passend für Hutschiene TS 35 x 5 mm

Programmierung

Für die Programmierung des simEthernet steht die komfortable In-System-Programmierung (ISP) zur Verfügung, damit verbleibt der Controller zur Programmierung auf dem Board. Die Programmierung wird über den Diagnose-Port realisiert, aus dem auch Debug-Nachrichten entnommen werden können. Desweiteren kann über den Diagnose-Port die Konfiguration erfolgen.
Für die Programmierung des simEthernets existieren bereits vorgefertigte Programm-Module und -Bausteine.


Beispiel für die Programmierung eines simControl5 mittels simDiag






Einbau des Moduls auf einer Hutschiene

Das Modul kann mittels eines Hutschienengehäuses simCase54 auf einer Hutschiene aufgebracht werden. Bei Verwendung von einem simBus54 werden die sonst umfangreichen Verkabelungen zwischen den Modulen spielend einfach hergestellt und es entsteht kein "Draht-Igel".
Als erstes muss das Modul in einem Gehäuse fixiert werden, dazu wird es in das Unterteil des Gehäuses (schwarz) eingeklinkt. Nun wird das Oberteil des Gehäuses aufgesetzt, wobei ggf. Anschlüsse ausgespart werden müssen. Als nächstes noch den Deckel einklinken und die orange Hutschienen-Arretierung einschnappen.
Für die Montage muss eine Standard-Hutschiene (mind. 35 x 5 mm) vormontiert sein, auf welcher der simBus aufgesteckt wird. Darauf wird das Gehäuse (mit Modul) auf den simBus aufgesteckt und das Modul mit den orangen Hutschienen-Arretierungen befestigt. Hierbei sollte ein deutliches Klicken zu hören sein.

Lieferumfang

simEthernet

(Gehäuse, Hutschiene und Busverbinder gehören nicht zum Lieferumfang.)

simEthernet
eine komfortable Datenkommunikations-Schnittstelle zwischen
CAN-Bus und Webserver
  • vollständiges Ethernet-Modul
  • Diagnose-, Programmier- und Konfigurations-Port
  • simBus-Anschluss
  • Firmware-Vorlagen
Preis: 44,95 Euro

Netto: 37,77 Euro

Alle Preise enthalten die gesetzliche MwSt. von z.Z. 19% bzw. 7%,
wenn nicht anders angegeben.
