XMC Link - ARM Programmer, Debugger und Bridge

 > Übersicht > myXMC Produktlinie > Hardware > XMC Link - ARM Programmer, Debugger und Bridge

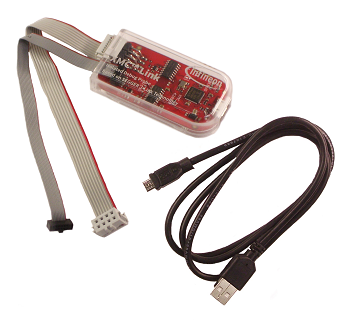

XMC Link - ARM Programmer, Debugger und Bridge

Preis: 93,40 Euro
Netto: 78,49 Euro
Alle Preise enthalten die gesetzliche MwSt. von z.Z. 19% bzw. 7%,
wenn nicht anders angegeben.

XMC Link
ARM Programmer, Debugger und Bridge

XMC Link ist eine isolierte Debug-Sonde für alle XMC Mikrocontroller. Sie basiert auf der SEGGER J-Link Debug-Firmware. Diese ermöglicht die Verwendung mit DAVE und allen großen Drittanbieter-Compilern/IDEs, d die aus dem breiten ARM-Ökosystem bekannt sind.

XMC Link Spezifikation

Unterstütze Controller       alle Infineon Cortex-M, basierend auf XMC Mikrocontroller
Abmessungen       62 x 33 mm (ohne eingestecktem Kabel)
Power
  • PC-Seite: 5 V via Mikro-AB USB Anschluss
  • Zielseite: 2,5 V - 5,5 V über einen Debugger-Anschluss
Anschlüsse
  • 10-polige Cortex Debugger Anschluss
  • 8-polige XMC MCU Debugger Anschluss
  • Mikro-AB USB Anschluss
Unterstütze Protokolle
  • Seriel Wire Debugger (SWD)
  • Single polige Debugger (SPD)
  • Serial Wire Viewer (SWV via SWO polig)
  • JTAG
  • UART-to-USB Bridge, Virtual COM (VCOM)
Sonstiges       1 kV Funktionstrennung

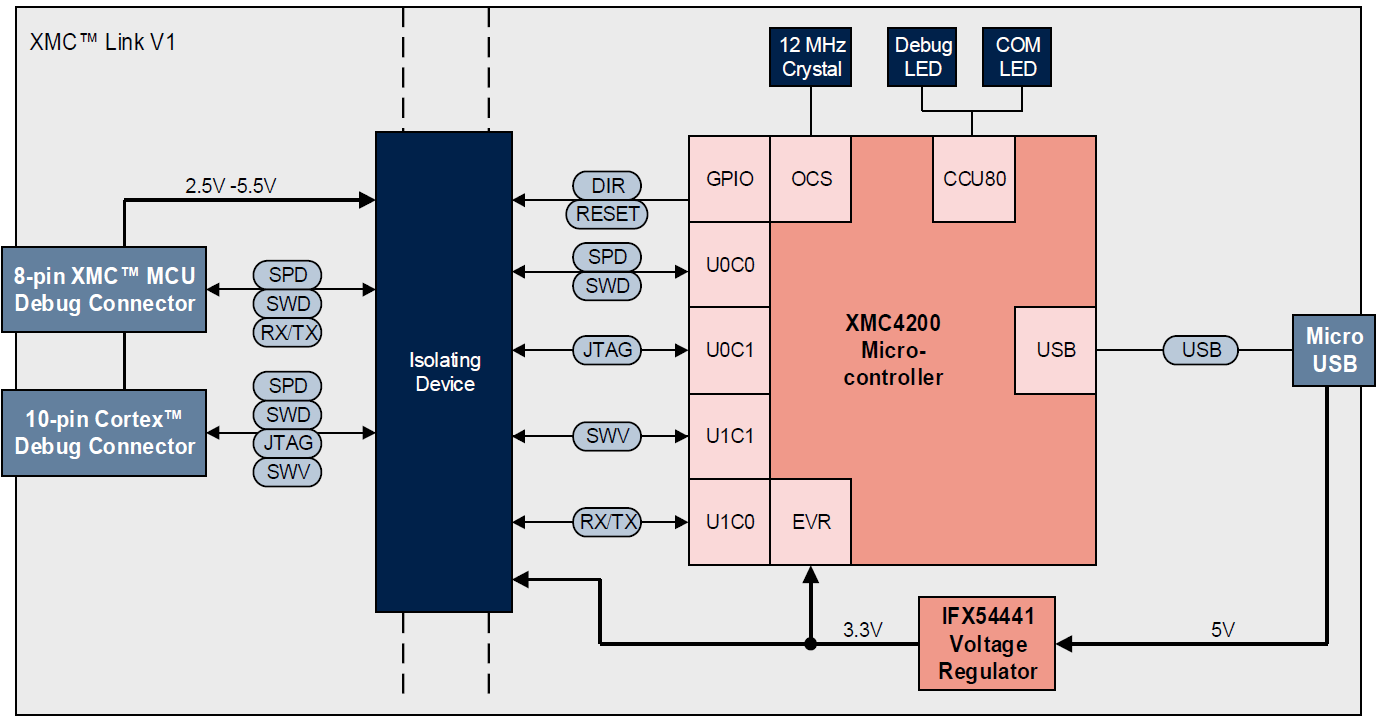

Block Diagramm




Vorbereitung:

für den Betrieb des XMC Link ist die Installation des J-Link Treibers erforderlich.
Laden Sie sich die aktuelle Version herunter und installieren Sie diese auf Ihrem PC/Laptop. J-Link driver

Energieversorgung

Der XMC Link wird über den Micro USB-Stecker mit Strom versorgt und zieht typischerweise ca. 70 mA. Die Spannung am Bord- Regler IFX54441LDV33 erzeugt die benötigten 3,3 V für den XMC4200 Microcontroller aus der 5 V USB Spannung. Die Debug-Sonde ist nicht dafür ausgelegt, Leistung für das Zielgerät bereitzustellen. Die Zielanwendung muss den isolierten Teil des Debuggers mit Spannung versorgen. Die isolierte Seite des XMC Link benötigt einige mA Strom aus der Zielanwendung.

Virtueller COM Port (UART-to-USB Bridge)

Der 8-polige XMC MCU Debug-Anschluss unterstützt die Kommunikation zwischen PC und einem Ziel-XMC-Gerät über den virtuellen COM-Port (UART-to-USB-Bridge). Daher müssen die UART-Pins des Ziel-XMC-Gerätes an TX/RX-Pins des Debug-Connectors angeschlossen werden.

Hinweis: Bitte achten Sie auf die UART-Querverbindung:
  • TX-Pin des Debuggers muß mit dem RX-Pin des XMC-Gerätes verbunden sein
  • RX-Pin des Debuggers muß mit dem TX-Pin des XMC-Gerätes verbunden sein

unterstützte Debug-Protokolle

  XMC1000 Family XMC4000 Family
 8-pin XMC™ MCU
 Debug Connector
 10-pin Cortex™
 Debug Connector
 10-pin Cortex™
 Debug Connector
Serial Wire Debug (SWD) X X X
Single Pin Debug (SPD) X X
Serial Wire Viewer
(SWV/SWO)
    X
Virtual COM Port
(UART-to-USB Bridge)
X
JTAG     X

Pinbelegung: 10-poliger Cortex Debug-Stecker (Anschlüsse)

Pin Funktion XMC1000 Anschluss (Pin Name)  XMC4000 Anschluss (Pin Name)
1 VCC Power Supply 2,5 V - 5,5 V (VDD) Power Supply VDPP 3,3 V (VDDP)
2 SWIO/TMS Seriel Wire Data (PO.14 /P1.3) Serial Wire Data, JTAG-TMS (TMS)
3 GND Ground (VSS) Ground (VSS)
4 SWCLK/TCK Seriel Wire Clock (PO.15 /P1.2) Serial Wire Clock, JTAG-TCK (TCK)
5 GND Ground (VSS) Ground (VSS)
6 SWO/TDO nicht verbunden Serial Wire Output, JTAG-TDO (P2.1)
(optional)
7 KEY nicht verbunden nicht verbunden
8 TDI nicht verbunden JTAG-TDI (P0.7)
(optional)
9 GNDDetect can be used to switch off an on-board
debug probe (PORST# of OBD)
(optional)

10 RESET# nicht verbunden PORST#
(mandatory)

Pinbelegung: 8-poliger XMC Debug-Stecker (Anschlüsses)

 Pin  Funktion XMC1000 Anschluss (Pin Name)
1 SC Serial Wire Clock (P0.15 / P1.2)
2 SD Seriel Wire Data (PO.14 /P1.3)
3 + Power Supply 2,5 - 5,5 V (VDD)
4 0 Ground (VSS)
5 0 Ground (VSS)
6 + Power supply 2,5 V - 5,5 V (VDD)
7 TX (PC-TX)    Transmisstion line of PC/Laptop, receive line of XMC device (optional)
8 RX (PC-RX) Receive line of PC/laptop, transmission line of XMC device (optional

Weitere Informationen entnehmen Sie bitte dem Original-Datenblatt von Infineon.

XMC Link - ARM Programmer, Debugger und Bridge
Die XMC Link ist eine isolierte Debug Sonde für alle XMC mikrocontrollers basiert auf SEGGER J-Link Technologie.
Preis: 93,40 Euro

Netto: 78,49 Euro

Alle Preise enthalten die gesetzliche MwSt. von z.Z. 19% bzw. 7%,
wenn nicht anders angegeben.
