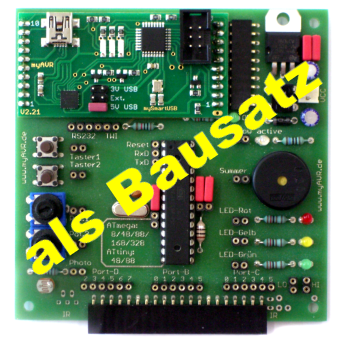

myAVR Board MK2, Bausatz
> Übersicht > myAVR Produktlinie > Hardware - Bausätze > myAVR Board MK2, Bausatz
Alle Preise enthalten die gesetzliche MwSt. von z.Z. 19% bzw. 7%,
wenn nicht anders angegeben.
ausgewählte Downloads zu diesem Produkt:
| |
|
Das myAVR Board MK2: Löten ... Programmieren ... Testen
Der Einstieg in die Mikrocontroller-Programmierung leicht gemacht
|
|
Das myAVR Board MK2 ist ein ideales Entwicklerboard für den Einstieg in die
Programmierung von AVR Controllern. Die Verbindung zwischen dem Board
und einem PC erfolgt mit einem USB-Kabel.
Die Programmierung des Controllers und auch die Kommunikation wird so über die USB-Schnittstelle realisiert.
Ein- und Ausgabegeräte, Ports sowie weitere Schnittstellen sind mit Sockelleisten
ausgestattet, so daß die Verbindungen komfortabel mit
Patchkabeln erfolgen kann.
Nach Fertigstellung des Boards aus Einzelkomponenten steht ein
Testprogramm
zur Verfügung, welches viele Funktionen testet. Für den Funktionstest ist es erforderlich, dass entsprechend
der Beschreibung im Testprogramm auf dem myAVR Board MK2 die Ein- und Ausgabegeräte mit Ports verbunden werden.
Mit SiSy AVR sowie
SiSy Microcontroller++ (Voll-Version
oder Demo-Version)
kann dieses Testprogramm aus dem SiSy LibStore geladen und auf das myAVR Board MK2 gebrannt werden.
|
| |
Eigenschaften
- Lern- und Experimentierboard für ATMEL Mikrocontroller
- der ATmega Reihe (8/48/88/168/328)
- der ATtiny Reihe (48/88)
- USB-Anschluss
- Programmierung und Kommunikation über das USB-Interface
- Spannungsversorgung über USB oder extern
- Integrierter USB-Programmer mySmartUSB MK2
- Quarz mit 3,6864 MHz
- ATmega8A, Eigenschaften
[anzeigen / ausblenden]
- 8 kByte Flash-Programmspeicher
- 512 Bytes EEPROM (100.000 Schreib/Lese Zyklen)
- 1 kByte internes SRAM
- 2x 8 Bit Timer/Counter
- 1x 16 Bit Timer/Counter
- 6x analog-digital-Wandler Kanäle
- Real Time Counter
- 23 digitale Ein-/Ausgänge
|
- ISP-Schnittstelle onboard
- optionale Infrarot-Schnittstelle
- Einfache Handhabung, keine Spezialkabel nötig
- konzipiert nach dem EVA-Prinzip
(Eingabe, Verarbeitung, Ausgabe)
|
|
|
| |
Ausstattung
- komplett bestücktes myAVR Board MK2 mit RISC AVR-Mikrocontroller ATmega8
- ATmega8 mit vorinstalliertem Testprogramm
- integrierter USB-Programmer mySmartUSB MK2 mit Kommunikationsschnittstelle
- Programmer und UART-Bridge
- ISP-Schnittstelle
- Datenübertragung per UART, TWI (I²C) oder SPI ohne externe Spannungsversorgung
- updatefähig über Bootloader, z. B. zur Unterstützung neuer Prozessoren oder Kommandos
- mit Industriestandard-Controller (CP2102) USB zu seriell Konverter
- Power On und Power Off durch Anwender schaltbar
- stellt virtuellen COM-Port zur Verfügung
- Bauform als Tochterplatine, somit einzeln einsetzbar z.B. für
→ Programmierung anderer AVR-Systeme mit einen ISP-Anschluss
→ Realisierung einer USB-Parallel-Schnittstelle
→ Realisierung einer USB-Seriell-Schnittstelle (UART = COM = RS232)
→ USB-TWI / I²C-Bridge
→ usw.
- analoge und digitale Ein- und Ausgabegeräte, wie z. B.
- Potentiometer
- Taster
- Lichtsensor
- Frequenzwandler
- LEDs
- highpos LED
- optionale Infrarot-Schnittstelle für Empfänger und Sender
- Buchsenleiste für den Anschluss von weiteren Add-Ons
|
|
|
|
|
USB-Programmer mySmartUSB MK2
(auf dem myAVR Board MK2 integriert)
|
Technische und mechanische Daten:
- Betriebsstrom: 10-50 mA typisch ohne weitere Verbraucher
- Betriebsspannung: 3,3 - 5,3 V
- Betriebstemperatur: 0 - 30 ° C
- Abmessungen: 90 x 90 x 18 mm
- Rastermaß: 2,54 mm
|
Lieferumfang:
|
- 1 Leiterplatte myAVR Board MK2
- 1 Prozessor ATmega8
- 1 Spannungsregler; µA 7806
- 1 Gleichrichter; B80C800DIP
- 1 Diode 1A 1N 4001
- 1 gelbe LED 2 mA; LED 3MM 2MA GE
- 1 rote LED 2 mA; LED 3MM 2MA RT
- 1 blaue LED 2 mA; LED 3MM 2MA BL
- 2 grüne LEDs 2 mA; LED 3MM 2MA GN
- 2 Kondensator 47 µF; ELKO RAD 47/25V
- 5 Kondensator 100 nF; FOLIE MKS-2 100N
- 2 Kondensator 22 pF; KERKO 22P
- 4 Widerstand 1,2 kΩ; METALL 1,20K
- 2 Widerstand 10 kΩ METALL 10K
- 1 Widerstand 160 Ω METALL 160R
- 1 Fotowiderstand analog; VT93N1
|
- 1 Drosselspule 10 µH; SMCC 0,10µ
- 1 Quarz 3,6864 MHz;3,686411-HC49U-S
- 2 Potentiometer; RT 10-L 47K
- 2 Steckachse für Potentiometer
- 2 Miniaturtaster; TASTER 3301B
- 1 IC-Sockel; GS 28
- 3 Sockelleiste SPL 20
- 1 Piezoschallwandler; SUMMER EPM121
- 1 Printstecker; PSS 254/2G
- 1 PSK Kupplungsleergehäuse
- 2 PSK Kontakte
- 1 Buchsenleiste; BL 1X20W 2,54
- 2 Buchsenleiste; BL 1X10W 2,54
- 2 Stiftleiste; SL 1X10W 2,54
- 4 Füße für Board
- 1 mySmartUSB MK2 (Programmer und Bridge), bestückte SMD Leiterplatte
|
|
Unterstützte Controllerfamilien:
- ATmega8 / 48 / 88 / 168 / 328
- ATtiny48 / 88
|
Hinweise:
der USB-Programmer mySmartUSB MK2 kann unter anderm mit folgenden Programmierumgebungen verwendet werden:
|
|
Für eine einfache Anwendung verschiedener Funktionen steht in unserem Downloadbereich das
mySmartUSB Terminal bereit (kostenlos).
Mit diesem Programm sind z.B. folgende Funktionen realisierbar:
|
|
|
Eine Übersicht unserer
Programmer finden Sie hier:
|
|
|
| |
|
|
Die ideale Ergänzung zu diesem Bausatz:
Das Text-LCD myAVR LCD Add-On
oder gleich
das myAVR Board MK2 mit dem myAVR LCD Add-On, beide als Bausatz!
Sie löten nicht gern oder es fehlt die Zeit?
Das myAVR Board MK2 können
Sie auch fertig bestückt erwerben.
|
|
Gleich mitbestellen!
Das
myAVR Lötset
.
Die komplette Grundausstattung zum Löten!
|
myAVR Board MK2, Bausatz
Das Lern- und Experimentierboard myAVR Board MK2
zum selbst Bestücken
- Programmierung über abnehmbare Tochterplatine mySmartUSB MK2
- typische Ein- und Ausgabegeräte
- mit Lichtsensor
- Infrarot-Schnittstelle für Sender und Empfänger
|
Preis: 39,00 Euro
Netto: 32,77 Euro
|
|
Alle Preise enthalten die gesetzliche MwSt. von z.Z. 19% bzw. 7%,
wenn nicht anders angegeben.
|
|
|
myMCU Seminare
Wir bieten Ihnen online
Seminare
zur
Mikrocontroller-Programmierung
von AVR und ARM Prozessoren an.
|
SiSy Sprechstunde
Ab sofort können Sie online an unserer kostenlosen
SiSy-Sprechstundeteilnehmen.
Sie findet jeweils am ersten Dienstag im Monat statt.
|
|
|
|
|
|
|
Wir suchen noch Regionalpartner!
In Ihrem Land gibt es noch keinen Regionalpartner?
Nehmen Sie mit uns Kontakt auf und vertreiben Sie unsere Produkte in Ihrer Region!
|
|
|
Hinweis
Sie müssen Ihre Cookies eingeschalten haben, um unseren Shop vollständig nutzen zu können.
|
|
